Paquets multicast LoRaWAN® en downlink
Ce sujet décrit les informations de référence sur les paquets multicast downlink LoRaWAN®.
Multicast
Le multicast permet à un groupe de capteurs de recevoir le même paquet downlink en même temps en le transmettant une seule fois par la passerelle. Elle offre un gain de capacité significatif en downlink et optimise l'utilisation des ressources radio.
Un groupe multicast est composé de capteurs LoRaWAN® mettant en œuvre :
-
Un capteur unicast ABP ou OTAA standard, associé à un premier ensemble de {DevEUI, DevAddr, NwkSKey, AppSKey} pour ABP et {DevEUI, AppKey} pour OTAA.
-
Un capteur ABP virtuel de classe B ou C, associé à un autre ensemble de {DevEUI, DevAddr, NwkSKey, AppSKey} prépartagé par tous les membres du groupe multicast.
Pour en savoir plus sur la fonctionnalité multicast, consultez Organiser votre réseau en groupes multicast.
Paquets multicast downlink
Dans Wireless Logger, les paquets de downlink multicast sont représentés par :
en cas de transmission réussie
par la passerelle LRR.
en cas d'échec de la transmission radio.
La cause détaillée de l'échec de livraison est affichée dans le panneau extensible. Pour en savoir plus, voir Causes d'échec de transmission multicast.
De plus, la classe du groupe multicast est indiquée dans le panneau extensible, parmi d'autres métadonnées décrites dans Métadonnées des downlinks multicast.
Le même paquet multicast downlink peut être affiché plusieurs fois dans Wireless Logger.
-
Cela représente un paquet multicast envoyé sur plusieurs passerelles associées au groupe multicast. Dans Wireless Logger, la transmission en downlink vers chaque passerelle individuelle est affichée séparément.

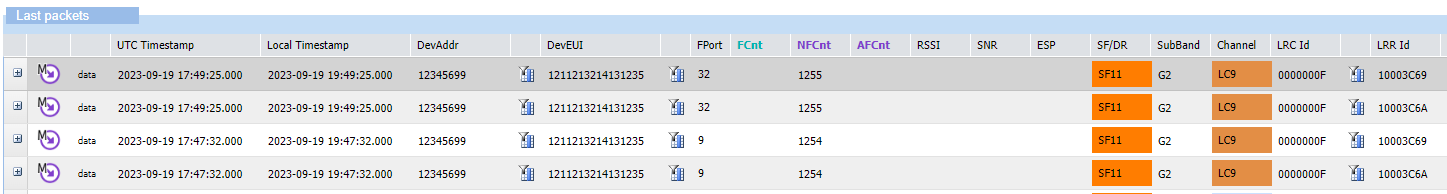

Exemple Les paquets downlink multicast avec les compteurs de trames 1254 et 1255 ont été transmis par le réseau sur deux passerelles LRR différentes.
-
Cela peut aussi arriver lorsque la transmission initiale du paquet multicast downlink n'a pas réussi sur toutes les passerelles impliquées dans la session multicast. Dans ce cas, le network server LRC tente de nouveau de transmettre le paquet downlink via la passerelle qui a signalé l'échec de la transmission lors de la tentative précédente. Le nombre maximal de tentatives du LRC est configuré dans le plan de connectivité multicast associé au groupe multicast de l'abonné. Par défaut, il est réglé à 3 transmissions.
Métadonnées des downlinks multicast
Voir Colonnes des métadonnées de downlink et Panneau extensible de downlink.
Rapport de synthèse multicast
Pour chaque paquet multicast downlink, Wireless Logger affiche un rapport de synthèse multicast. Le but de ce rapport est de fournir le statut effectif de la transmission radiofréquence du paquet multicast downlink.
La transmission effective en fréquence radio ne garantit que le fait que le paquet de downlink a été effectivement transmis par une passerelle LRR. Il ne garantit pas que le capteur l'ait reçu.
Le rapport de synthèse multicast final est illustré par :
- l'icône
si la transmission
a réussi sur au moins 80 % des passerelles LRR. - l'icône
si le taux de réussite de la transmission
est compris entre 30 % et 80 %. - l'icône
si le taux de réussite de la transmission
est inférieur à 30 %.

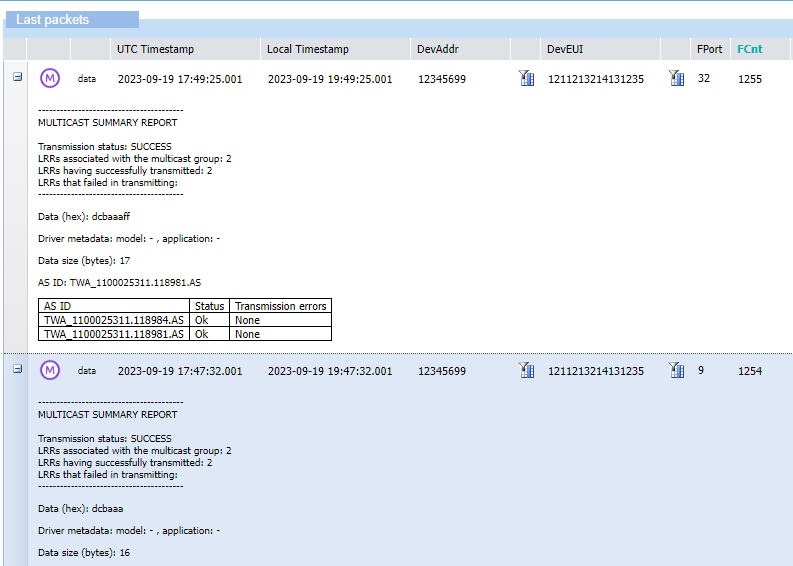

La capture d'écran suivante montre un exemple pour les deux paquets multicast représentés dans l'exemple précédent de cette page. Dans cet exemple, la transmission multicast a réussi sur les deux passerelles participant à la session multicast.
En cas d'échec de transmission sur une ou plusieurs passerelles LRR, soit après la première tentative de transmission par le LRC, soit après le nombre maximal de tentatives de transmission, le rapport de synthèse multicast fournit la répartition des causes d'échec de livraison des LRR.
Le statut de transmission montre le statut de transmission du downlink multicast :
| Statut de transmission | Explication |
|---|---|
| PARTIEL | Certaines passerelles LRR n'ont pas réussi à transmettre le paquet en downlink. Une autre tentative sera effectuée pour transmettre le paquet à ces passerelles LRR. |
| RÉUSSITE | Toutes les passerelles LRR ont réussi à transmettre le paquet en downlink. |
| ABANDONNÉ | Certaines passerelles LRR n'ont pas réussi à transmettre le downlink. Aucune autre tentative ne sera effectuée pour transmettre le paquet à ces passerelles LRR (nombre maximum de tentatives déjà atteint). |
Causes d'échec de transmission multicast
Le tableau suivant liste les différentes causes et leur explication :
| Valeur de la cause | Nom de la catégorie |
|---|---|
| Ax | Créneau de transmission occupé
|
Bx (multicast classe B uniquement) | Reçu trop tard pour le créneau de ping
|
| Dx | Contrainte de cycle d'activité ou de passerelle
|
Ex (multicast classe C uniquement) | Trame expirée avant d'être transmise
|

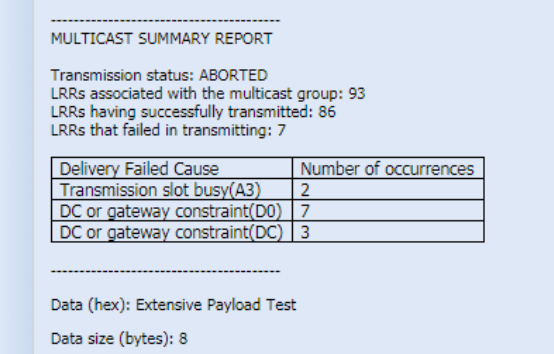

Exemple Dans le rapport de synthèse multicast suivant, nous pouvons voir qu'une trame de transmission a été deux fois occupée (A3) tandis que les causes d'échec de la contrainte de la passerelle se sont produites 7 fois (D0) et 3 fois (DC).
