Analyse du trafic LoRaWAN®

Cette section fournit des informations détaillées sur les différents types de paquets LoRaWAN® et rapports supportés par Wireless Logger.

Elle décrit également les codes couleur radio applicables et fournit une définition simple des métriques radio LoRaWAN® applicables aux paquets uplink.

Indication

Survolez chaque icône à gauche du tableau avec votre souris pour afficher son info-bulle.

Paquets et rapports

Paquets Uplink

Icône	Nom	Description
	Paquet Uplink à temps (transmis avec succès aux applications)	Le paquet uplink a été reçu à l'heure par le network server et transmis avec succès à tous les serveurs d'application.
	Paquet Uplink en retard (transmis avec succès aux applications)	Le paquet uplink a été mis en attente par la passerelle et reçu en retard par le réseau. Il a été transmis avec succès à tous les serveurs d'application.
	Paquet Uplink (échec de transmission à la destination préférée)	Pour au moins une application, la transmission a échoué à la destination préférée, mais a été correctement envoyée à une destination secondaire. Le symbole "L" est ajouté à l'icône si le paquet uplink a été reçu en retard par le network server.
	Paquet Uplink (échec de transmission aux applications)	Échec de transmission à au moins une application. Le symbole "L" est ajouté à l'icône si le paquet uplink a été reçu en retard par le network server.

Paquets unicast downlink

Icône	Nom	Description
	Paquet unicast downlink (transmis avec succès par le réseau)	Le paquet downlink a été transmis avec succès par le réseau par voie hertzienne.
	Échec du paquet unicast downlink (non transmis par le réseau)	Le paquet downlink n'a pas été transmis avec succès par voie hertzienne. La cause de l'échec correspondante est indiquée dans le panneau extensible.
	Paquet unicast downlink envoyé pour un uplink répété (succès)	Le paquet downlink est transmis avec succès en réponse à un paquet uplink répété qui n'est pas visible dans WLogger (en raison de la déduplication des paquets).
	Paquet unicast downlink envoyé pour un uplink répété (échec)	Une tentative de transmission de paquet downlink a été effectuée en réponse à un paquet uplink répété qui n'est pas visible dans WLogger (en raison de la déduplication des paquets). Le point rouge indique que le paquet n'a pas été transmis avec succès par voie hertzienne, avec la cause de l'échec correspondante indiquée dans le panneau extensible.

Paquets multicast downlink

Icône	Nom	Description
	Paquet multicast downlink (transmis avec succès par le réseau)	Succès de la transmission radio
	Échec du paquet multicast downlink (non transmis par le réseau)	Échec de la transmission radio
	Rapport de synthèse multicast partiel (taux de succès ≥ 80 %)	Rapport de synthèse partiel montrant des statistiques sur l'état de transmission efficace par les passerelles appartenant au groupe multicast. "Partiel" signifie que le réseau tente encore des essais supplémentaires pour ce paquet multicast. Dans le cas de cette icône, le paquet multicast a été transmis avec succès par au moins 80 % des passerelles.
	Rapport de synthèse multicast final (taux de succès ≥ 80 %)	Rapport de synthèse final montrant des statistiques sur l'état de transmission efficace par les passerelles appartenant au groupe multicast. "Final" signifie que le réseau n'a plus de tentatives restantes pour retransmettre ce paquet multicast sur les passerelles défaillantes. Dans le cas de cette icône, le paquet multicast a été transmis avec succès par au moins 80 % des passerelles.
	Rapport de synthèse multicast final (30 % ≤ taux de succès < 80 %)	Rapport de synthèse final montrant des statistiques sur l'état de transmission efficace par les passerelles appartenant au groupe multicast. "Final" signifie que le réseau n'a plus de tentatives restantes pour retransmettre ce paquet multicast sur les passerelles défaillantes. Dans le cas de cette icône, le paquet multicast a été transmis avec succès par moins de 80 % mais pas moins de 30 % des passerelles.
	Rapport de synthèse multicast final (taux de succès < 30 %)	Rapport de synthèse final montrant des statistiques sur l'état de transmission efficace par les passerelles appartenant au groupe multicast. "Final" signifie que le réseau n'a plus de tentatives restantes pour retransmettre ce paquet multicast sur les passerelles défaillantes. Dans le cas de cette icône, le paquet multicast a été transmis avec succès par moins de 30 % des passerelles.

Paquets de roaming passif

• Cas d'itinérance entrante (itinérance passive de transfert) : le network server agit en tant que forwarding network server (fNS).

  Icône	Nom	Description
  	Roaming passif (fNS) uplink	Paquet uplink transmis au network server d'origine du capteur étranger.
  	Roaming passif (fNS) downlink (succès)	Paquet en downlink appartenant à un capteur étranger en itinérance entrant sur mon réseau. Le downlink a été transmis avec succès par voie hertzienne par l'une de mes passerelles.
  	Roaming passif (fNS) downlink (échec)	Paquet en downlink appartenant à un capteur étranger en itinérance entrant sur mon réseau. Le downlink n'a pas été transmis avec succès par voie hertzienne, la cause de l'échec correspondante est indiquée dans le panneau extensible.

• Cas d'itinérance sortante (itinérance passive de service) : le network server agit en tant que serving network server (sNS).

  Icône	Nom	Description
  	Roaming passif (hNS) uplink (transmis avec succès aux applications)	Le paquet uplink appartient à un capteur en itinérance sortante sur un réseau étranger et passant par une passerelle étrangère. Ce paquet uplink a été délivré avec succès à tous les serveurs d'application ciblés.
  	Roaming passif (hNS) uplink (échec de la transmission à la destination préférée)	Le paquet uplink appartient à un capteur en itinérance sortante sur un réseau étranger et passant par une passerelle étrangère. Pour au moins une application, la transmission a échoué à la destination préférée, mais a été correctement envoyée à une destination secondaire.
  	Roaming passif (hNS) uplink (échec de la transmission aux applications)	Le paquet uplink appartient à un capteur en itinérance sortante sur un réseau étranger et passant par une passerelle étrangère. Le paquet uplink n'a pas été signalé avec succès à au moins une application.
  	Roaming passif (hNS) downlink (succès)	Succès de la transmission radio d'un downlink d'un de mes capteurs en itinérance sortante sur un réseau étranger et passant par une passerelle étrangère.
  	Roaming passif (hNS) downlink (échec)	Échec de la transmission radio d'un downlink d'un de mes capteurs en itinérance sortante sur un réseau étranger et passant par une passerelle étrangère.

Rapports de localisation

Icône	Nom	Description
	Rapport d'emplacement	Résolution de la position du capteur par le réseau, basée sur des algorithmes de triangulation (TDoA et RSSI).

Rapports de réinitialisation du capteur

Icône	Nom	Description
	Rapport de réinitialisation du capteur	Applicable uniquement aux capteurs ABP.

Codes de couleur radio

Wireless Logger utilise les codes couleurs suivants pour afficher les métriques radio LoRaWAN®. Pour en savoir plus, consultez Métriques radio LoRaWAN®.

Métrique RF	Vert	Vert clair	Jaune foncé	Orange clair	Orange	Rouge
Rapport Signal sur Bruit (SNR)	SNR ≥ -7 dB	-9 ≤ SNR < -7 dB	-11.5 ≤ SNR < -9 dB	-14 ≤ SNR < -11.5 dB	-16.5 ≤ SNR < -14 dB	SNR < -16.5 dB
Puissance de Signal Estimée (ESP)	ESP ≥ -90 dBm	-100 ≤ ESP < -90 dBm	-110 ≤ ESP < -100 dBm	-120 ≤ ESP < -110 dBm	-130 ≤ ESP < -120 dBm	ESP < -130 dBm
Facteur d'étalement	SF7	SF8	SF9	SF10	SF11	SF12

Downlink RX2 et pingslots

Pour identifier facilement les paquets downlink envoyés sur RX2 ou les pingslots, un code couleur de fond est utilisé dans la colonne Channel, selon la règle suivante :

• Pour RX2, la couleur orange est utilisée.
• Pour pingslot, la couleur bleue est utilisée.

Le trafic LoRaWAN® encapsulé par un relais

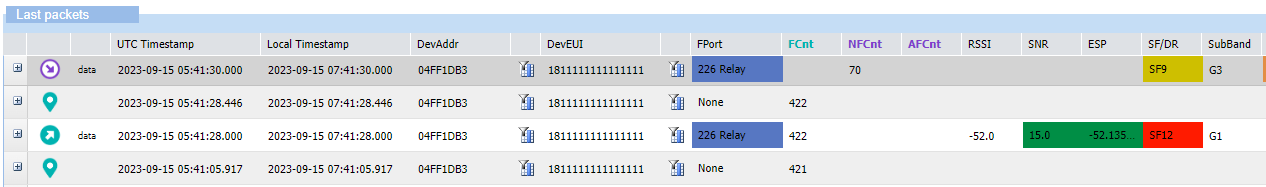

Lorsque le paquet uplink ou downlink d'un capteur est envoyé via un relais LoRaWAN®, le trafic encapsulé acheminé par le relais est représenté par une couleur bleue en arrière-plan de la colonne FPort. La valeur est toujours définie à 226 Relay.

Métriques radio LoRaWAN®

Puissance de Signal Estimée (ESP)

Mesure la force réelle du signal reçu d'un signal souhaité, en éliminant l'impact du bruit de fond. En d'autres termes, c'est une estimation du signal utile uniquement. Il est utile pour évaluer à quel point le signal reçu est bon par rapport au niveau de sensibilité minimum du récepteur, et aussi lorsqu'on essaie d'évaluer la distance de l'émetteur au récepteur (si une ESP de référence à une distance donnée est connue).

Étant la force du signal reçu du signal utile, il représente la composante S dans la formule du rapport Signal/Bruit (SNR). Par conséquent, l'ESP peut être calculé comme suit :

• ESP = Tx EIRP – Pertes de chemin + Gain d'antenne Rx
• ESP = RSSI – 10*LOG( 1 + 10^(-SNR/10) )

Il est exprimé en dBm et a toujours des valeurs négatives.

Indicateur de Force du Signal Reçu (RSSI)

Mesure la force totale du signal reçu dans une largeur de bande de canal, en additionnant le signal utile, l'interférence, et le bruit de fond. Il est utile pour déterminer la force d'un signal tel que perçu par les amplificateurs du récepteur. Une forte diminution du RSSI peut signaler la dégradation d'un récepteur, par exemple suite à une foudre ou lorsque le câble de l'antenne se déconnecte. Un RSSI très élevé peut indiquer la présence d'un fort perturbateur, tel qu'une exposition d'un récepteur LoRaWAN aux lobes principaux d'un émetteur de réseau cellulaire, ou d'un brouillage délibéré.

Le RSSI est la somme S + I + N.

Il est exprimé en dBm et a des valeurs négatives.

Rapport Signal sur Bruit (SNR)

Mesure la qualité de la réception grâce au rapport entre la force du signal reçu du signal utile, et la force du signal de l'interférence + le bruit de fond. Il est utile pour déterminer la qualité d'un signal. La modulation LoRa peut décoder des signaux avec un SNR aussi bas que -20dB lorsqu'on utilise le spreading factor 12. Le SNR mesuré, pour un spreading factor donné, peut donner une indication de la marge disponible pour la communication en utilisant ce spreading factor.

Il est calculé de cette manière : SNR = S/(I+N).

Il est exprimé en dB. Plus le SNR est élevé (par exemple, SNR positif par opposition à un SNR négatif), meilleure est la qualité de la réception.

Quelle mesure est la meilleure : ESP, RSSI ou SNR

Chacune des mesures ESP, RSSI et SNR dans ThingPark sert à des fins différentes et est mieux adaptée à différents scénarios. La "meilleure" mesure dépend de ce que vous essayez d'atteindre. Si vous souhaitez évaluer la qualité de la réception, alors le SNR et l'ESP sont les meilleurs indicateurs. Si vous souhaitez mesurer la qualité de la réception dans une certaine bande, indépendamment du bruit par rapport au signal utile, le RSSI est un bon indicateur pour révéler les interférences potentielles dans la bande. Le RSSI est particulièrement utile pour l'analyse de balayage RF.
