Vues

Les données récupérées depuis Wireless Logger (selon ce qui a été défini dans la barre de recherche) peuvent être affichées de deux manières différentes dans Network Survey:

• La vue carte, où les données sont affichées sur une carte si le capteur et/ou la passerelle ont des coordonnées GPS.

• La vue tableau de données, où les données sont affichées dans un tableau.

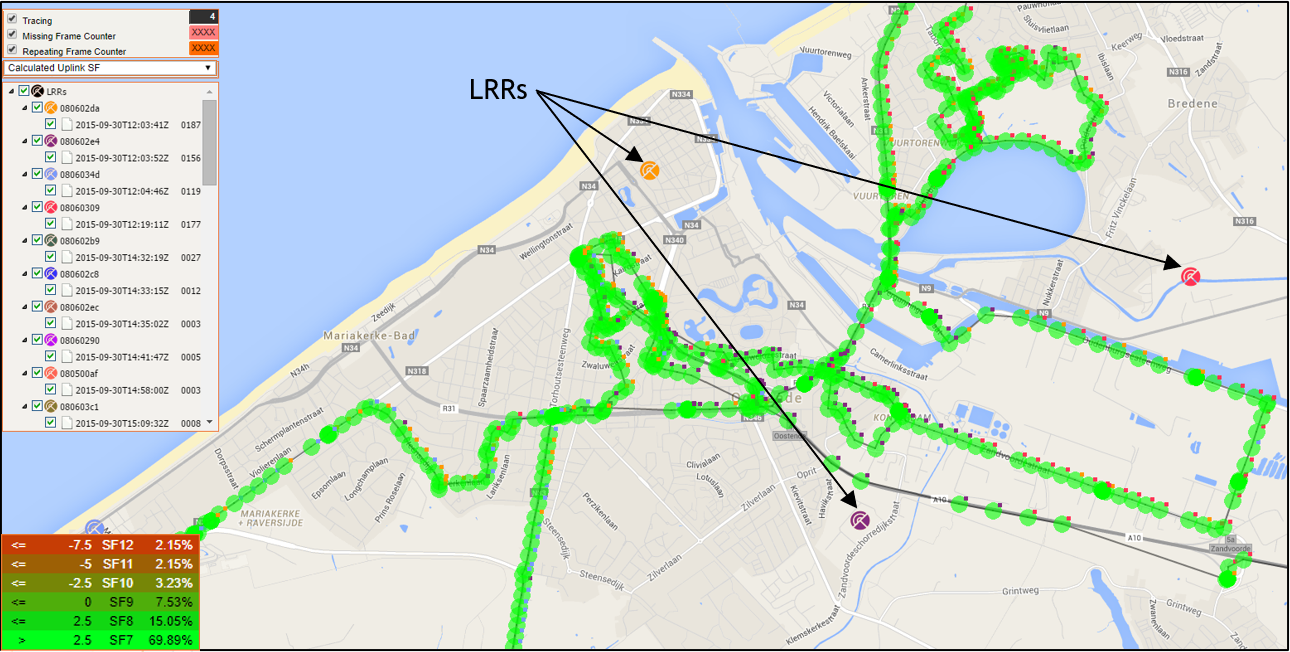

Vue carte

Par défaut, une fois connecté à Network Survey, la vue affichée est la carte. Lorsque la barre de recherche a été remplie, la carte est automatiquement centrée sur les coordonnées GPS de la première passerelle.

La vue carte se compose des emplacements LRR ainsi que des paquets de capteur, chaque paquet est étiqueté avec un carré coloré

indiquant le LRR qui a le mieux reçu ce paquet.

Indicateurs radio

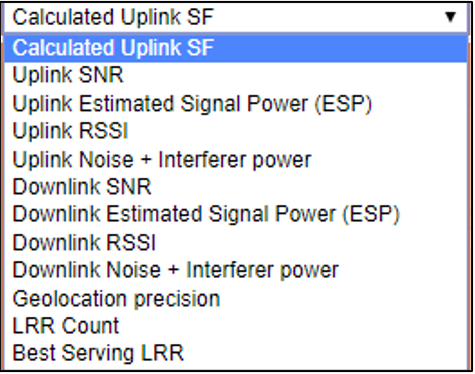

En plus des métriques radio typiques transmises du LRR au LRC (par exemple, UL RSSI, facteur d'étalement UL, UL SNR...), l'outil Network Survey permet de calculer et d'afficher des métriques radio supplémentaires, sélectionnables depuis un menu déroulant :

• SF Uplink calculé : Cette métrique est dérivée du SNR UL signalé par le LRR de service. Elle donne une estimation de quel SF est attendu lorsque l'ADR est activé, même lorsque le test radio est effectué avec un SF fixe. La relation entre le SF dérivé et l'UL SNR est indiquée dans la légende, sans marges ADR supplémentaires.



• SNR Uplink : Cette métrique est récupérée à partir des paquets UL.

  À l'échelle linéaire : SNR = Puissance du signal / Niveau de bruit

• Puissance du signal estimée en uplink (ESP) : Cette métrique est calculée du SNR UL et du RSSI UL.

  À l'échelle linéaire : Puissance du signal estimée = RSSI - RSSI / (1+SNR).

  À l'échelle logarithmique : Puissance du signal estimée (ESP) = RSSI - 10*LOG( 1 + 10^(-SNR/10) ), où ESP et RSSI sont exprimés en dBm et SNR est exprimé en dB.

• RSSI Uplink : Cette métrique est récupérée à partir des paquets UL.

  À l'échelle linéaire : RSSI = Puissance du signal + Niveau de bruit

• Bruit + Puissance d'interférences en uplink : Basé sur les métriques SNR UL et RSSI UL signalées par le LRR, l'outil calcule la puissance du signal reçu en UL et le niveau de bruit UL (y compris les interférences) comme suit :

  À l'échelle linéaire : SNR = Puissance du signal / Niveau de bruit (Eq.1) et RSSI = Puissance du signal + Niveau de bruit (Eq.2)

  Selon Eq.1 & Eq.2, il peut être déduit que :

  Niveau de bruit = RSSI / (1+SNR) => Ceci est la puissance du bruit + interférences (où toutes les métriques sont exprimées sur une échelle linéaire (milliwatts)).

• SNR Downlink : En fonction du type de capteur, les mesures DL comme le SNR DL peuvent être signalées par le capteur et affichées par l'outil Network Survey.

• Puissance du signal estimée en downlink (ESP) : Cette métrique est calculée à partir du SNR DL et du RSSI DL (en réutilisant la même formule de downlink décrite ci-dessus).

• RSSI Downlink : En fonction du type de capteur, les mesures DL comme le RSSI DL peuvent être signalées par le capteur et affichées par l'outil Network Survey.

• Bruit + Puissance d'interférences en downlink : Cette métrique est calculée à partir du SNR DL et du RSSI UL.

• Précision de géolocalisation : Précision du solveur de géolocalisation LoRa.

• Nombre de LRRs : Nombre de LRRs ayant transmis le paquet.

• Meilleur LRR de service : Meilleur LRR ayant transmis le paquet.

Notes Dans chaque légende, la distribution en pourcentage de chaque plage est affichée. Elle correspond à la proportion d'échantillons dans la plage par rapport à l'ensemble des échantillons affichés :

(# échantillons dans cette plage) / (Nombre total d'échantillons affichés)

Options d'affichage

Il est également possible de visualiser les indicateurs de communication des données :

• Si la case Suivi est cochée, les points de position s'enchaînent pour tracer tout le chemin.



• Si la case Compteur de trames manquant est cochée, les faux paquets sont affichés en gris aux endroits où les paquets uplink ont été abandonnés (en inspectant le champ UL Frame Count UP).



• Si la case Compteur de trames répétées est cochée, les emplacements où les paquets uplink ont été répétés (possiblement en raison d'un DL ACK manquant) sont affichés.

Note Missing Cnt Up et Repeating Cnt Up peuvent être réglés à XXXX car seules certaines passerelles ont été choisies, donc les trames des autres passerelles ne sont pas prises en compte, ainsi ces indicateurs ne sont pas pertinents dans ce cas.

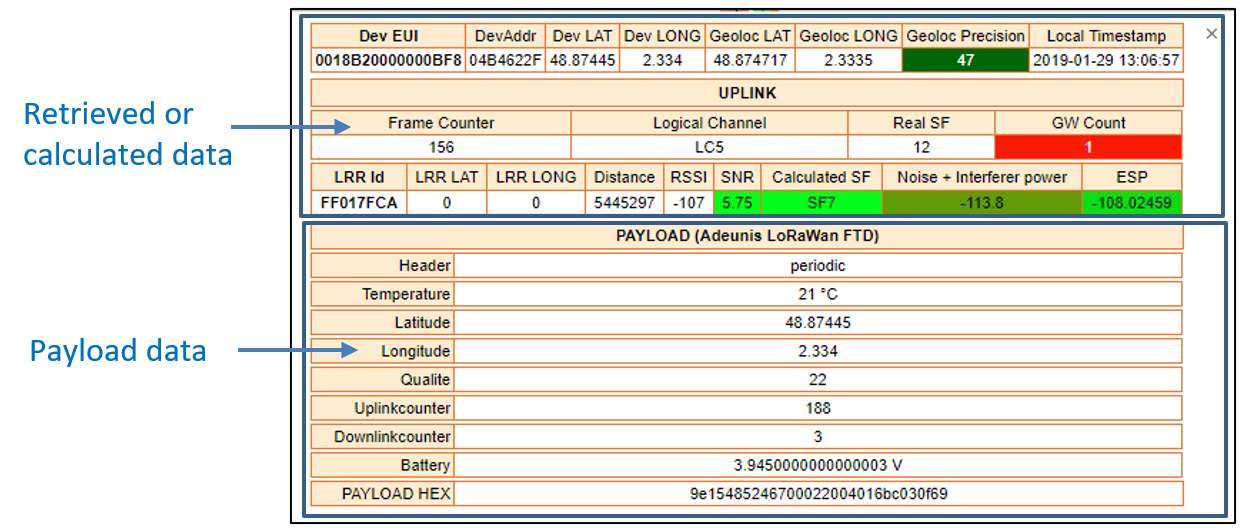

Détails du paquet

Cliquez sur un point spécifique pour afficher les détails du paquet.

Chaque détail de paquet comporte un type de données différent :

• Données réelles récupérées depuis Wireless Logger.

• Données calculées par le solveur de géolocalisation LoRa.

• Données calculées par le Réseau Survey.

• Données analysées avec le décodeur de payload.



Les données récupérées depuis Wireless Logger sont les suivantes :

• DevEUI

• DevAddr

• Dev LAT

• Dev LONG

• Horodatage local

• Compteur de trames

• Canal logique

• SF réel

• Nombre de GW

• ID de LRR

• LRR LAT

• LRR LONG

• Distance : distance en ligne de visée entre le capteur et le LRR desservant (en mètres).

• RSSI

• SNR

• ESP : calculé à partir du RSSI et du SNR.

Les données calculées par le solveur de géolocalisation LoRa sont les suivantes :

• Geoloc LAT

• Geoloc LONG

• Précision de géolocalisation

Les données calculées par le Network Survey sont les suivantes :

• SF calculé

• Bruit + Puissance de l'interféromètre

Le Saisir des données à l'intérieur du payload dépend du Saisir du capteur. Informations liées au payload :

• État de la batterie

• Mesures de capteur...

Note Le payload de trame ne peut être décodé que si la clé de session d'application (AppSKey) est provisionnée dans ThingPark Wireless.

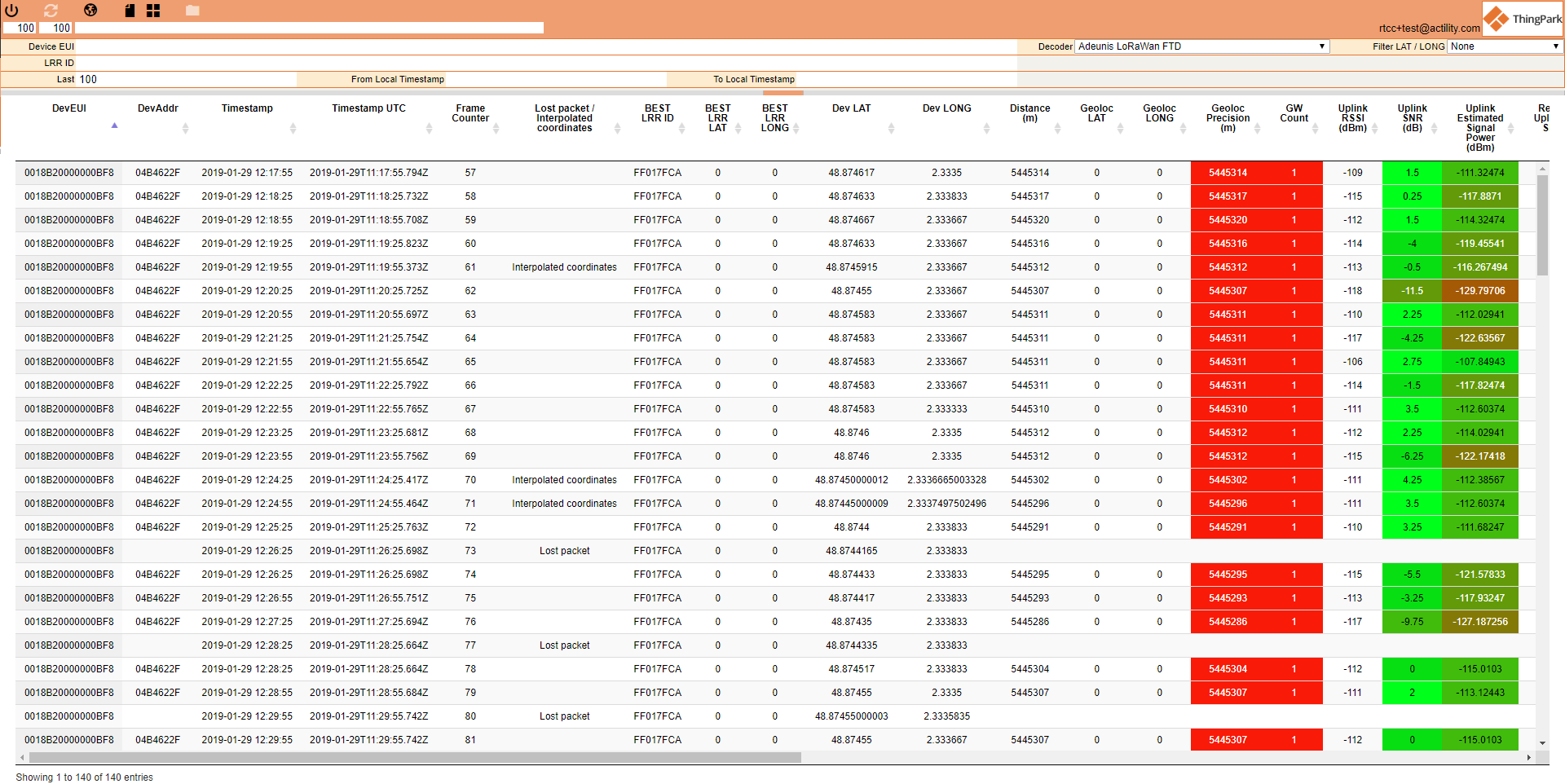

Vue Tableau de données

Pour passer à la vue Tableau de données, cliquez.

dans la barre d'outils.

L'interface du Tableau de données est la suivante :

Toutes les données affichées sur la carte et dans les détails des paquets sont rassemblées dans le tableau.
