Aperçu du Network Coverage
L'outil Network Coverage de ThingPark permet de simuler la couverture RF fournie par des passerelles macro extérieures installées sur des points hauts, par exemple sur les toits d'immeubles ou montées sur des pylônes.
L'outil ne doit pas être utilisé pour simuler la couverture RF des passerelles intérieures.
La vidéo suivante vous donne une démonstration rapide de cet outil :
Cet outil peut être utilisé pour :
- Prédire la couverture RF pour les déploiements sur de nouveaux sites vierges et déterminer le placement optimal de l’antenne. Un cas d'utilisation typique est le suivant : vous envisagez de déployer un nouveau réseau LoRaWAN et souhaitez vérifier que l'emplacement de la passerelle est bien choisi pour couvrir la zone d'intérêt.
- Sélectionner automatiquement les meilleurs emplacements de passerelle nécessaires pour atteindre l'objectif de couverture d'une zone géographique définie, parmi une liste d'emplacements potentiels/de candidats.
- Générer des cartes de chaleur de couverture pour les passerelles déjà déployées et détecter des trous de couverture potentiels. La couverture RF prédite peut également vous aider à optimiser la configuration radio LoRaWAN de votre réseau, telle que le débit de données RX2, le nombre maximum de transmissions par paquet uplink (répétition de trames), etc.
- Ajouter de nouvelles passerelles à votre réseau existant, pour combler les lacunes de couverture : dans ce cas, vous pouvez vous baser sur les prédictions de couverture fournies par l'outil pour choisir l'emplacement optimal des nouvelles passerelles.
- Permettre aux acteurs itinérants (vendant de la connectivité LoRaWAN) de publier leurs cartes de couverture sur ThingPark Exchange pour promouvoir la connectivité fournie par leurs passerelles.
L'outil est parfaitement intégré au SaaS de ThingPark, vous pouvez donc facilement réutiliser les données de provisionnement (coordonnées, hauteur d'antenne, environnement de propagation...) de votre flotte de passerelles existantes pour prédire leur couverture RF.
Génération de carte de chaleur de couverture
Network Coverage de ThingPark s'appuie sur des modèles numériques d'élévation (Digital Elevation Maps) pour tenir compte des effets d'ombrage causés par la topographie du terrain. De plus, l'outil intègre un riche ensemble de motifs d'antennes LoRa dans la gamme de fréquences sub-GHz.
L'outil Network Coverage s'appuie sur des modèles de propagation empiriques calibrés spécifiquement pour chaque environnement de propagation et validés par des mesures effectuées en essais sur le terrain. Ces modèles de propagation sont adaptés aux passerelles extérieures ayant leur antenne RF située à des points élevés (au-dessus des toits ou sur des mâts). L'outil n'est pas calibré pour simuler la couverture RF des antennes extérieures qui sont installées sur des arrêts de bus ou des lampadaires entourés de bâtiments plus hauts.
Deux modèles de propagation sont supportés par l'outil, l'un offrant des résultats de prédiction légèrement conservateurs et l'autre offrant des résultats de prédiction plus optimistes. La sélection du modèle de propagation est guidée par le paramètre Type de prédiction, défini par les utilisateurs lors de la définition des paramètres de configuration des nouvelles demandes de simulation.
Aperçu du processus de planification radio

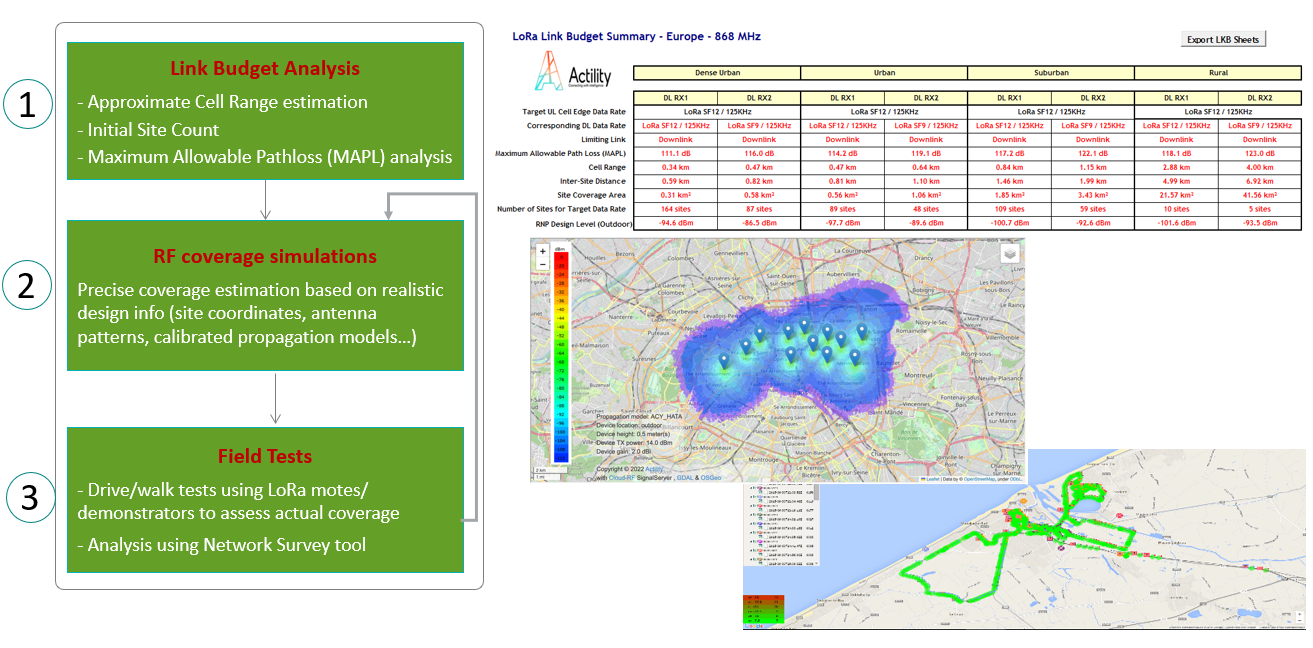

Le diagramme suivant montre les différentes étapes d'un processus typique de planification radio :
La vidéo suivante illustre les principales étapes de ce processus en plus de détails :
À n'importe quelle étape de ce processus, si vous souhaitez analyser le niveau de bruit dans la bande de fréquence utilisée dans votre déploiement, vous pouvez vous fier à l'outil Spectrum Analysis de ThingPark.
Analyse du lien budgétaire
La première étape du déploiement d'un nouveau réseau LoRa est d'établir le budget de lien. C'est une étape importante pour déterminer le lien limitant de votre conception (montée ou descente) ainsi que la perte de chemin maximale autorisée (MAPL).
Pour réaliser cette analyse, ThingPark vous fournit :
-
L'outil autonome Air Interface Dimensioning basé sur Excel. Outre l'analyse du budget de lien, cet outil vous aide à simuler la capacité RF offerte par votre réseau en fonction de vos hypothèses de profil de trafic.
-
Le calculateur de bilan de liaison intégré à l'outil Network Coverage de ThingPark et disponible via une API Swagger, accessible depuis le bouton Help en haut à droite de l'interface utilisateur de l'outil.
Simulations de couverture RF
Pour prédire la couverture RF de vos passerelles existantes et/ou candidates, utilisez l'outil Network Coverage de ThingPark. L'outil intègre une calculatrice de budget de lien pour estimer la perte de chemin maximale autorisée en fonction de vos hypothèses de conception.
La portée cellulaire prédite par cet outil est plus précise que l'estimation analytique de la portée cellulaire fournie par l'analyse du bilan de liaison : l'outil Network Coverage tient compte de plusieurs facteurs réalistes non considérés par l'étape n°1, tels que :
- les coordonnées exactes du site de chaque passerelle,
- les véritables motifs d'antenne, avec des diagrammes de rayonnement sur les plans horizontal et vertical,
- la topographie du terrain,
- le mélange de clutter dans une zone géographique.
Pour accéder à l'outil Network Coverage, voir Connexion.
Tests sur le terrain
Une fois que les passerelles sont déployées, vous pourriez avoir besoin de vérifier la couverture effective fournie par ces passerelles, en réalisant quelques tests sur le terrain. L'outil Network Survey de ThingPark vous permet d'analyser facilement vos données de test sur le terrain et de visualiser les différents métriques RF sur une interface conviviale.
