Vérification de la force du signal RF, du bruit de fond et du rapport cyclique

1. Sélectionnez Passerelles.

2. Sur l'onglet Liste, cliquez sur le nom de la passerelle que vous souhaitez vérifier.

3. Sélectionnez l'onglet Statistiques RF, et allez à la FORCE DU SIGNAL ET BRUIT.

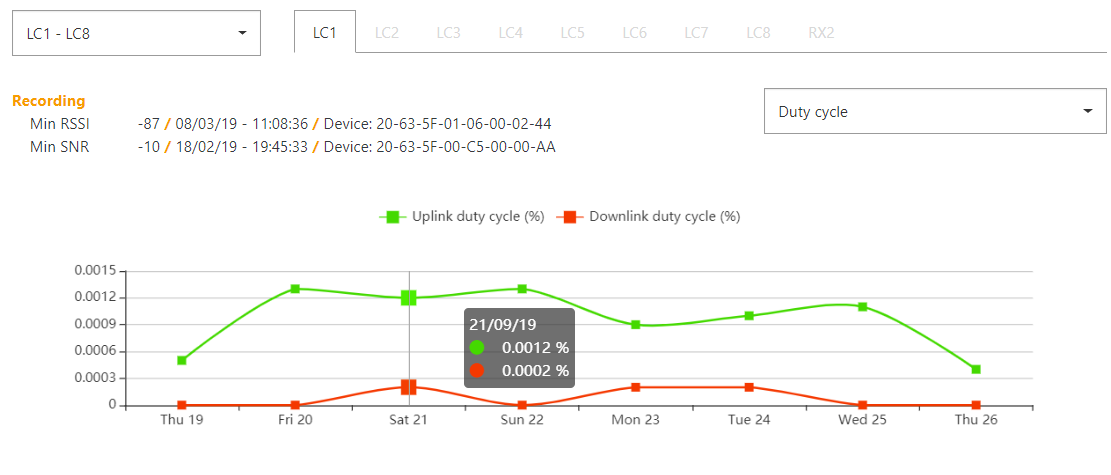

   La force du signal RF, le bruit de fond et les informations sur le rapport cyclique apparaissent comme suit :



   Les cycles de service des uplink et downlink sont fournis pour chaque canal logique (CL).

4. Déplacez la souris sur Rapport cyclique de l'Uplink ou Rapport cyclique du Downlink pour voir spécifiquement les cycles de service des uplink ou downlink.

5. Déplacez la souris sur l'axe du temps pour voir simultanément les cycles de service des uplink et downlink.

6. Sélectionnez l'indicateur de force du signal reçu (RSSI) ou le rapport signal/bruit (SNR) dans le coin supérieur droit du graphique pour afficher la série temporelle correspondante.

7. Selon le matériel de la passerelle et les paramètres de la RF region, vous pouvez avoir 8 ou 16 canaux logiques uplink et plusieurs canaux logiques downlink. Sélectionnez les plages de canaux logiques dans le menu déroulant en haut à gauche du graphique pour afficher une nouvelle page de canaux logiques.

   La liste des canaux logiques comprend :

   • Canaux logiques symétriques (même fréquence utilisée pour la communication uplink et downlink), auquel cas les données uplink et downlink apparaîtront lorsque vous sélectionnez l'onglet du canal logique.

   • Sélectionner les canaux logiques downlink asymétriques, auquel cas seules les données downlink apparaîtront lorsque vous sélectionnez l'onglet du canal logique.
