Vérification de l'historique du trafic radio de la passerelle

1. Sélectionnez Passerelles.

2. Sur l'onglet Liste, cliquez sur le nom de la passerelle pour laquelle vous souhaitez vérifier le trafic radio.

3. Dans l'onglet Vue de base ou dans l'onglet Statistiques RF, accédez à HISTORIQUE DU TRAFIC RADIO.

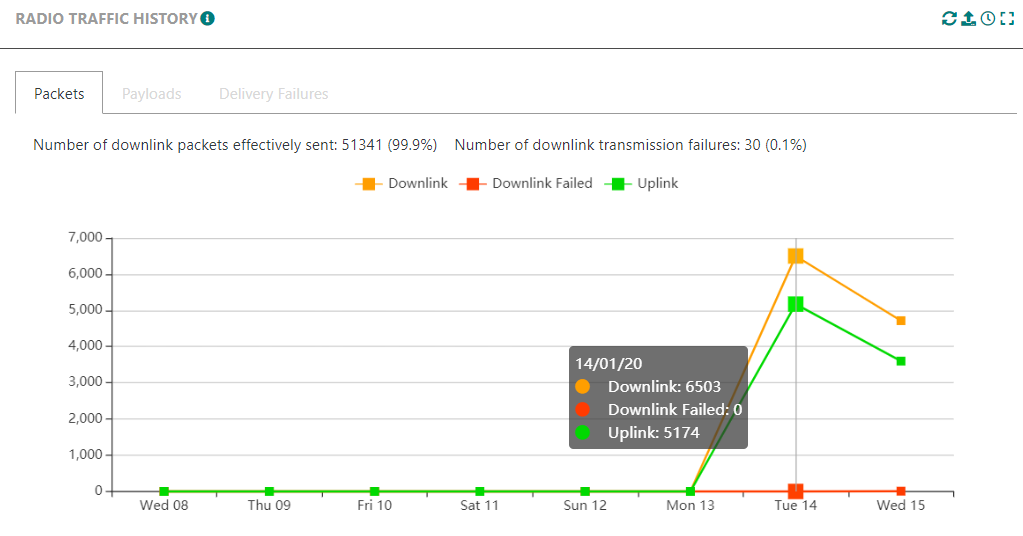

   -> Les informations sur le trafic RF apparaissent comme suit :

   Dans l'exemple, vous pouvez voir la distribution de l'activité réseau d'une passerelle pour une période donnée.

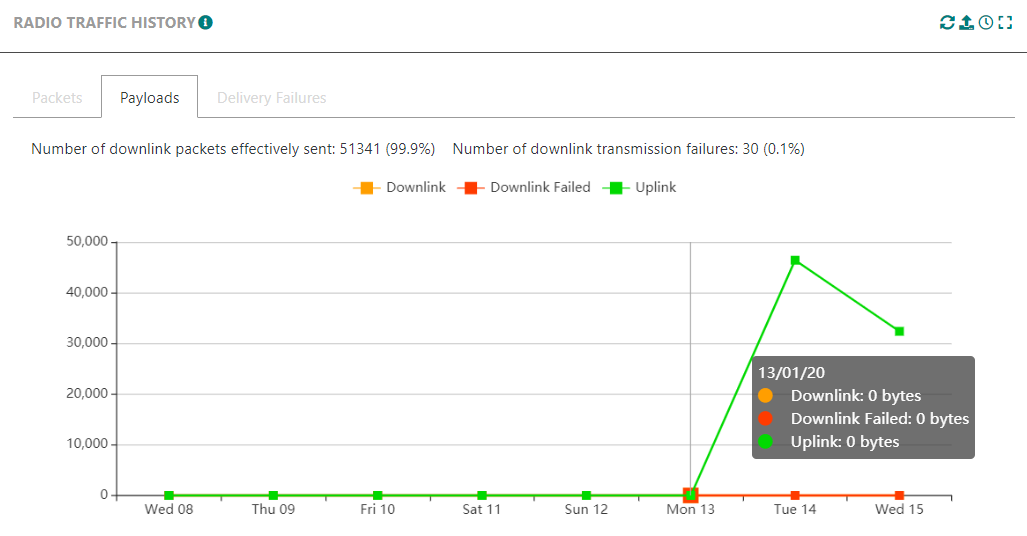

4. Cliquez sur l'onglet Payloads pour vérifier les tailles des Payloads. -> Le graphique des Payloads apparaît comme suit :

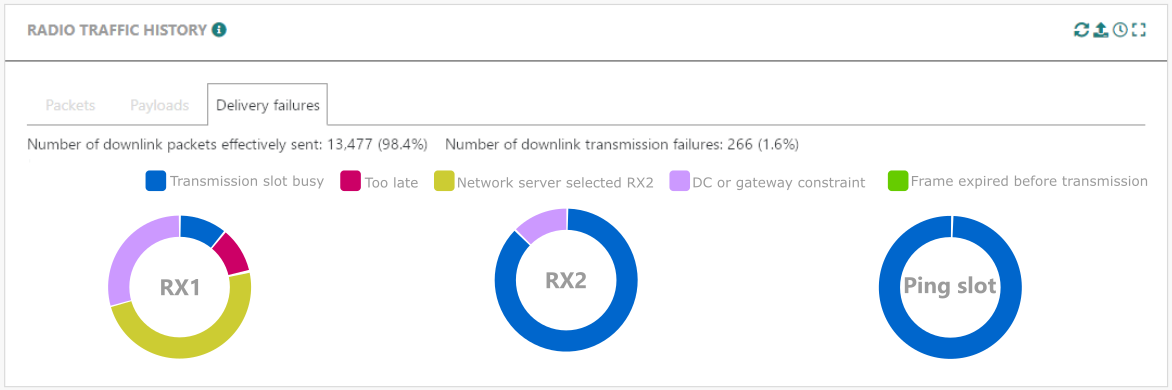

5. Cliquez sur Échecs de Livraison pour vérifier les causes des échecs de transmission en downlink et leur distribution.

   -> Un graphique similaire des échecs de livraison apparaît comme suit :



6. Trois types de graphiques en secteurs montrent la distribution des échecs de transmission en downlink sur la fenêtre de réception. Ils sont donnés pour chaque Classe de Capteur.

   Type de graphique en secteurs	Explication
   Graphique en secteurs RX1 (Toutes Classes)	Échecs sur la fenêtre de créneau RX1.
   Graphique en secteurs RX2 (Toutes Classes)	Échecs sur la fenêtre de créneau RX2.
   Graphique en secteurs du créneau de ping (Spécifique à la Classe B)	Échecs sur la fenêtre de créneau de ping.

7. La transmission en downlink peut échouer dans cinq cas. Ils sont donnés pour chaque classe de capteur.

   Type de cause	Explication
   Créneau de transmission occupé	La passerelle n'a pas pu envoyer le downlink car la radio n'est pas disponible : radio arrêtée, collision avec une autre transmission en downlink.
   Trop tard	La trame de downlink est arrivée à la passerelle trop tard pour le créneau de transmission demandé, probablement en raison de la latence d'acheminement entre la passerelle et le Network Server.
   Network Server a sélectionné RX2 (Toutes les classes)	Le Network Server a décidé de transmettre le downlink sur le créneau RX2, soit en raison de contraintes de rapport cyclique, soit à des fins d'optimisation de trafic.
   Contrainte DC ou passerelle	Transmission annulée pour se conformer à l'utilisation légale de la sous-bande (rapport cyclique ou temps de séjour) ou parce qu'aucune passerelle n'est disponible.
   Trame expirée avant transmission (Toutes Classes)	La passerelle n'a pas pu transmettre le downlink après la période maximale de réessai (seulement pour les capteurs de classe C). Si vous obtenez l'un des résultats précédents, vous devez faire ce qui suit pour chaque situation :

8. Si vous obtenez l'un des résultats précédents, vous devez faire ce qui suit pour chaque situation :

   Type de cause	Action à entreprendre
   Créneau de transmission occupé	Voir les causes possibles et les actions liées à l'alarme BS 105 dans Alarmes de la passerelle.
   Trop tard	Vérifiez la latence de l'interface backhaul entre la passerelle et le réseau principal de ThingPark.
   Network Server a sélectionné RX2	Non applicable
   Contrainte DC ou passerelle	Si la passerelle supporte Listen before Talk "LBT", vérifiez le niveau d'interférences de fond via l'utilitaire "Spectrum Analysis". Si le niveau de bruit est trop élevé (supérieur à -85 dBm), vérifiez si des canaux RF plus clairs peuvent être alloués à la passerelle. Si la passerelle ne supporte pas LBT, un cycle d'occupation downlink excessif signifie que la passerelle a atteint sa capacité radio downlink ; il est donc recommandé d'ajouter de nouvelles passerelles pour étendre la capacité radio.
   Trame expirée avant transmission	Spécifique au downlink de classe C : la passerelle essaye d'envoyer un downlink de classe C pendant maximum 60 secondes. Si cette durée maximum est atteinte, la transmission est annulée et la cause d'échec E0 est signalée.
