Attributs de la passerelle (BS)

astuce

Dans l'interface utilisateur de ThingPark, les champs modifiables sont affichés avec un fond gris.

Attributs généraux

Le tableau suivant décrit les principaux attributs associés aux passerelles dans ThingPark.

Attribut	Définition
Nom	Nom convivial de votre passerelle. - Il est donné lors de la déclaration initiale de la passerelle sur ThingPark, mais peut être changé à tout moment depuis le Dashboard détaillé de la passerelle. - Vous pouvez rechercher des passerelles par leur nom sur l'interface utilisateur de ThingPark. - Le nom de la passerelle est signalé aux applications tierces dans les métadonnées des paquets LoRaWAN, ainsi que le LRR-ID.
LRR-UUID	Identifiant ThingPark universellement unique de votre passerelle, sous la forme de <LRR-OUI>-<LRR-GID>: - <LRR-OUI> est l'OUI IEEE (Organizationally Unique Identifier) du fabricant de la passerelle, il se compose de 6 caractères hexadécimaux. Pour les passerelles utilisant le packet forwarder Basics Station de Semtech, l'OUI LRR est 0016C0. - <LRR-GID> est l'identifiant unique de la passerelle par rapport au fabricant. Caractères autorisés : [0-9][a-z]-_, max 256 caractères. Pour les passerelles utilisant le packet forwarder Basics Station de Semtech, le LRR-GID est l'ID passerelle, souvent construit sur la base d'une référence matérielle comme l'adresse MAC. Le LRR-UUID est défini par l'administrateur de la passerelle lors de l'étape de provisionnement (voir Ajout de passerelles à ThingPark), il ne peut pas être modifié ultérieurement.
LRR-ID	Un identifiant court (32 bits) de la passerelle, alloué par le système ThingPark à la fin de l'étape de provisionnement de la passerelle. - Contrairement au LRR-UUID, le LRR-ID n'est pas universellement unique mais est unique au sein de chaque plateforme ThingPark. - Le LRR-ID de chaque passerelle reste inchangé jusqu'à ce que la passerelle soit supprimée du système, il est donc l'identifiant principal durant la durée de vie de la passerelle.
Fabricant	Le fabricant de la passerelle défini par le gestionnaire de la passerelle lors de sa déclaration dans le système. - Si le fabricant est inconnu, il peut être défini comme Générique. C'est généralement le cas pour les passerelles utilisant le packet forwarder Basics Station de Semtech en l'absence d'un profil ThingPark de marque. Pour en savoir plus sur les fabricants qui disposent de profils ThingPark de marque, voir Marques de Passerelles supportées."? - Une fois que la passerelle est ajoutée au système, son fabricant ne peut plus être changé.
Modèle	Le modèle de passerelle défini par le gestionnaire de la passerelle lors de sa déclaration dans le système. - Grâce au catalogue de passerelles ThingPark, chaque modèle est implicitement associé à un ensemble d'attributs techniques tels que le nombre maximum d'antennes supportées par le matériel, le type de packet forwarder, etc. - Pour les passerelles utilisant le packet forwarder Basics Station de Semtech, s'il n'y a pas de profil de marque ThingPark, le fabricant doit être défini comme Générique et le modèle défini comme packet forwarder Basics Station. - Une fois que la passerelle est ajoutée au système, son modèle ne peut plus être changé.
Packet forwarder	Type de packet forwarder utilisé par la passerelle pour se connecter à ThingPark, parmi les options suivantes : - LRR (Long Range Relay) : dans ce cas, le champ Packet forwarder affiché dans la fenêtre détaillée de la passerelle montre LRR XXX où XXX correspond à la version LRR. Note Cliquer sur le bouton (affiché à côté de ce champ) montre la version détaillée de chaque composant logiciel de la passerelle (firmware, FPGA, etc.). - Basics Station.
Version logicielle	Version logicielle LRR utilisée par la passerelle. Ce champ est vide pour les passerelles utilisant le packet forwarder Basics Station.
Redémarrage logiciel	Horodatage du dernier redémarrage du logiciel LRR. Cette information n'est pas pertinente si la passerelle n'a jamais été connectée au réseau central de ThingPark. Ce champ est vide pour les passerelles utilisant le packet forwarder Basics Station.
RF region	Le document LoRaWAN® Regional Parameters définit plusieurs profils RF en fonction du contexte de réglementation RF régional. Pour chaque bande ISM, ces paramètres régionaux sont regroupés en RF regions qui déterminent le plan d'allocation des fréquences radio pour les capteurs et les passerelles, ainsi qu'un ensemble de paramètres radio utilisés par la couche MAC LoRaWAN®. Pour plus d'informations sur les RF Regions supportées par le catalogue de ThingPark, voir RF Regions. Seules les RF Regions correspondant aux bandes ISM associées à votre déploiement sont proposées par l'interface utilisateur. Remarque N'attribuez pas une RF Region dépassant le nombre maximal de canaux supportés par votre Passerelle. Par exemple, si votre Passerelle supporte 8 canaux, n'allouez pas une RF Region à 16 ou 64 canaux.
Étiquettes	Chaque passerelle peut être associée à une ou plusieurs étiquettes. Les étiquettes peuvent servir à divers fins : - Étiquettes administratives, pour regrouper facilement des objets et les filtrer en conséquence. - Étiquettes multicast, pour allouer les passerelles à des groupes multicast. Le type d'étiquettes multicast permet de grouper toutes les passerelles contribuant à la transmission des paquets multicast en downlink d'un groupe multicast. Pour en savoir plus sur le multicast, voir groupes multicast.
Domaines	Si la ségrégation basée sur les domaines a été activée par un administrateur, l’attribut Domaines contient la liste des domaines associés au BS. Si votre compte utilisateur a des restrictions de domaine, les domaines associés à votre passerelle doivent correspondre aux restrictions sans préfixe de domaine (seuls les domaines complets peuvent être attribués aux ressources). Voir À propos des domaines pour plus de détails.
Antennes RF en service	Nombre d'antennes RF actuellement utilisées par la passerelle et qui y sont physiquement branchées. Remarque Lors de l'ajout d'une nouvelle Passerelle dans ThingPark, ce paramètre est défini par défaut sur le nombre maximal d'antennes RF supportées par le modèle de Passerelle sous-jacent, mais il peut être modifié à tout moment par le gestionnaire de la passerelle.
Certificat	Certificat X.509 spécifique à chaque passerelle pour sécuriser sa connexion au réseau principal en mode IPSec ou TLS. - Ce certificat est généré par l'infrastructure à clé publique de ThingPark (notamment le Key Installer) et peut être téléchargé une seule fois par la passerelle. - Chaque certificat est associé à une date d'expiration, affichée dans la colonne Certificat de la liste des passerelles ainsi que dans le widget Sécurité sous l'onglet Avancé de la page détaillée de la passerelle. Les valeurs possibles de cet attribut sont : - Expiré: La génération du certificat de la passerelle est activée mais le certificat a déjà expiré. - Expiration dans duration: La génération du certificat de la passerelle est activée et le certificat est toujours valable. - Non généré: La génération du certificat de la passerelle est désactivée par le gestionnaire de la passerelle. - Récupération d'informations: La passerelle a un LRR-UUID, mais le statut de son certificat n'est pas encore disponible dans la liste. Les certificats sont automatiquement renouvelés par le système et téléchargés par la passerelle quelques jours (6 jours par défaut) avant leur expiration (vrai pour les versions LRR 2.4.73 et suivantes). - Si, pour une raison quelconque, la passerelle doit retélécharger son certificat X.509, le gestionnaire de la passerelle doit le régénérer manuellement depuis l'interface utilisateur, sous l'onglet Avancé de la page détaillée de la passerelle. - La régénération du certificat de la passerelle révoque automatiquement le certificat actuel pour en émettre un nouveau. Cette action pourrait être utilisée en cas de compromission du certificat actuel.
Clé publique	Pour les déploiements SaaS, les passerelles utilisant le packet forwarder LRR s'appuient sur une paire de clés publique et privée pour s'authentifier auprès du serveur PKI de ThingPark (également connu sous le nom de Key Installer). - La paire de clés est générée par le LRR via l'interface SUPLOG, comme décrit dans Génération et récupération de la clé publique de la passerelle. - Configurer une mauvaise clé publique dans ThingPark empêchera la passerelle de télécharger son certificat de sécurité X.509, et donc elle ne pourra pas se connecter au network server. - L'authentification par clé publique n'est pas supportée par le packet forwarder Basics Station. De plus, dans la version actuelle, l'utilisation de la clé publique n'est pas supportée dans les déploiements TPE auto-hébergés.
Mode de localisation	Technique utilisée pour localiser la passerelle: - Position GNSS embarquée : la location est automatiquement rapportée par un récepteur GPS intégré à la passerelle. Ce mode n'est pas supporté pour les passerelles utilisant le packet forwarder Basics Station de Semtech. - Manuel : la position de la passerelle (latitude et longitude) est définie manuellement par le gestionnaire de la passerelle. La position manuelle peut être définie en utilisant l'une des options suivantes : - Soit via la zone de recherche en haut de la carte, - soit en plaçant directement le marqueur sur la carte, - soit en saisissant la latitude et la longitude dans le champ de texte sous la carte. Le bouton boussole permet de basculer entre les formats décimaux et degrés/minutes/secondes. Si la passerelle supporte le logiciel LRR, dispose d'un récepteur GPS et peut recevoir un signal GPS stable, le mode "Onboard GNSS position" doit être utilisé. Sinon, le mode "Manuel" doit être utilisé.
Type de couverture RF	Cet attribut spécifie si la passerelle offre une couverture RF permanente ou simplement temporaire à des fins de récupération. - Permanent (paramètre par défaut) : la passerelle offre une couverture RF permanente aux capteurs environnants. En conséquence, les paquets uplink reçus via cette passerelle sont pris en compte dans les décisions ADR. De plus, cette passerelle peut être utilisée pour router des paquets downlink pour toutes les classes de capteurs A/B/C. - Temporaire et mobile : la passerelle n'a pas d'emplacement fixe, elle offre une couverture RF temporaire aux capteurs environnants. C'est généralement utilisé pour les cas d'utilisation "walk-by" ou "drive-by". En conséquence, si le même paquet uplink est reçu à la fois par des passerelles permanentes et temporaires, la réception via la passerelle temporaire n'impacte pas les décisions ADR et cette passerelle temporaire n'est pas éligible au routage du trafic DL. Sinon, si le paquet uplink est reçu uniquement via la passerelle temporaire, le capteur est supposé être hors couverture des passerelles permanentes ; par conséquent, le réseau déclenche le mode de récupération RF pour ce capteur, afin d'augmenter ses SF/TxPower et le nombre de répétitions. Cette passerelle peut être utilisée pour router des paquets downlink uniquement pour les capteurs de classe A, car il n'y a aucune garantie que cette passerelle mobile restera à proximité du capteur en modes classe B/C. - Temporaire et stationnaire : la passerelle a un emplacement statique pour une période de plusieurs jours, jusqu'à quelques semaines, mais elle n'offre pas de couverture RF permanente. C'est typiquement le cas des passerelles saisonnières déployées pour temporairement renforcer la couverture/capacité RF lors d'événements spécifiques. Le même traitement UL/DL décrit en "mode temporaire et mobile" s'applique à ce mode "temporaire et stationnaire", avec la seule différence que cette passerelle peut être utilisée pour router les paquets downlink pour les capteurs de classe B/C en plus de la classe A. Notez que cette passerelle doit être basculée en "temporaire et mobile" une fois qu'elle quitte son emplacement temporaire, pour éviter de perdre les paquets DL de classe B/C.

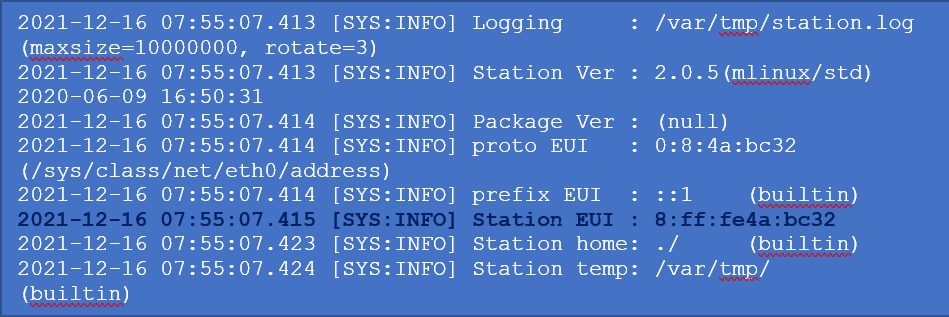

Station EUI ou ID de la passerelle	Cet attribut est spécifique au Packet forwarder Basics Station. Il est utilisé pour construire l'identifiant universellement unique correspondant à ThingPark (également appelé LRR-UUID). - Le Station EUI / ID de passerelle est fourni par le fabricant, il est souvent construit à partir d'une référence matérielle comme l'adresse MAC. - L'interface utilisateur de ThingPark fournit un utilitaire pour calculer le LRR-UUID à partir du Station EUI ou de l'ID de passerelle, comme décrit dans Ajout de passerelles à ThingPark. Vous pouvez récupérer le station EUI à partir des journaux de Basics Station, c'est un ID6 (voir Glossaire LoRaWAN®. Exemple: Station EUI: 8:ff:fe4a:bc32 4 groupes de blocs de 16 bits: 0008:00ff:fe4a:bc32 ID de passerelle: 000800FFFE4ABC32 LRR-UUID: 0016C0-000800FFFE4ABC32
Informations supplémentaires	Toute information administrative utile relative à la passerelle (texte libre).
Ajoutée	Date/heure de l’ajout de la passerelle à votre compte ThingPark.
État de santé	Cet attribut décrit le statut actuel de la passerelle. Voir états de santé pour plus de détails.
Type de Backhaul / Connexion réseau	Type et statut de chaque interface réseau configurée sur la passerelle pour la connecter au cœur de réseau ThingPark. Voir états de connexion réseau pour plus de détails. Note Cette information est uniquement disponible pour les passerelles utilisant le Packet forwarder LRR (non reportée par le Packet forwarder Basics Station).
Alarmes actives	Nombre d'alarmes - réparti par gravité - actuellement émises sur cette passerelle et non encore acquittées. Pour en savoir plus, voir Alarmes des passerelles. Astuce Cliquez sur un badge d'alarme coloré pour accéder à la liste des alarmes actives et non acquittées correspondantes.
Dernier uplink	Horodatage du dernier paquet uplink reçu par cette passerelle en tant que meilleure passerelle. Note En cas de réception via plusieurs passerelles, les indicateurs d'upload ne sont mis à jour que pour la passerelle la mieux desservie (ayant le meilleur rapport signal/bruit en uplink).
Dernier downlink	Horodatage du dernier paquet downlink envoyé par cette passerelle.
Paquets (1h)	Nombre agrégé de paquets uplink + downlink sur la dernière heure. Note En cas de réception via plusieurs passerelles, les indicateurs d'upload ne sont mis à jour que pour la passerelle la mieux desservie (ayant le meilleur rapport signal/bruit en uplink).

États de santé de la passerelle

Un code couleur est utilisé pour identifier l'état de santé de chaque passerelle, il est visible sur :

• le dashboard des passerelles,
• la liste des passerelles, sous forme de puce colorée à côté du logo de la passerelle,
• la carte des passerelles, comme un marqueur coloré.

État de santé	Couleur	Description
Actif	Vert	La passerelle est connectée au Network server et peut envoyer ou recevoir des paquets LoRaWAN® vers ou depuis un capteur.
Initialisation	Orange	Une passerelle initialisée n’a pas encore communiqué. Cela correspond au statut initial de la passerelle après son approvisionnement.
Erreur de Connexion	Rouge	La Passerelle rencontre des problèmes de connexion Backhaul et ne peut pas communiquer avec le network server.
Erreur radio	Gris	La passerelle rencontre des problèmes de transmission radio et ne peut pas envoyer ou recevoir des paquets LoRaWAN® vers ou depuis un capteur.

États de connexion réseau

Cet état fournit des détails sur le statut actuel de chaque interface réseau configurée dans la passerelle.

Une passerelle peut configurer plus d'une interface réseau ; dans ce cas, une interface est définie comme principale et l'autre comme secondaire/en secours (utilisée uniquement lorsque l'interface principale échoue). Pour en savoir plus sur la configuration des interfaces réseau avec le Packet forwarder LRR, voir Configurer les interfaces réseau.

Les types possible de backhaul sont :

• Ethernet
• Cellulaire
• WiFi

Le statut de connexion de chaque interface est représenté par une couleur.

Astuce

Vous pouvez survoler le badge coloré pour voir le statut détaillé de l'interface réseau.

• Vert lorsque l'interface réseau est connectée avec succès. Le statut détaillé peut être l'un des suivants :

  • Active: l'interface est activement utilisée pour connecter la passerelle au réseau central.
  • Prêt/En secours: l'interface est prête à être utilisée comme secours en cas de défaillance de l'interface principale.

• Rouge lorsque l'interface n'est pas connectée. Le statut détaillé peut être l'un des suivants :

  • Service en panne: l'interface est active mais le service est en panne.
  • Pas d'IP: l'interface ne peut obtenir une adresse IP valide.
  • Échec de l'enregistrement: le modem cellulaire n'a pas réussi à s'attacher/s'enregistrer au réseau mobile.
  • Pas de signal: le modem WiFi ne peut pas scanner un SSID valide, ou il n'y a pas de signal RF valide.

• Orange lorsque l'interface est actuellement désactivée (non démarrée).

• Gris lorsque le statut actuel est inconnu car la passerelle n'est pas actuellement connectée au réseau central de ThingPark.

  note

  Cette information est seulement disponible pour les passerelles utilisant le packet forwarder LRR (non rapporté par le packet forwarder Basics Station).

Attributs de l'antenne RF

Attribut	Définition
Nom de l'antenne	Identifiant de l'antenne : A1 se réfère à la première antenne, A2 à la deuxième antenne (si présente), etc. Astuce Sur l'interface utilisateur, cliquer sur le nom de l'antenne à partir de la liste des antennes RF ouvre les caractéristiques détaillées de l'antenne sélectionnée.
Type	Type de diagramme de rayonnement horizontal fourni par l'antenne RF. - Omnidirectionnel: Le diagramme d'antenne horizontal couvre 360°, c'est le cas typique pour les déploiements LoRaWAN®. - Directionnel: L'antenne a un diagramme directionnel sur le plan horizontal pour maximiser l'énergie rayonnée dans une direction donnée. Les antennes directionnelles sont généralement utilisées dans les déploiements d'antennes tri-secteurs où la passerelle a trois antennes différentes, chacune couvrant environ 120° sur le plan horizontal. C'est un attribut optionnel, principalement utilisé à des fins d'inventaire et est vide lorsque le type d'antenne n'est pas défini par le gestionnaire de la passerelle.
Gain	Le gain de l'antenne RF, mesuré en dBi (décibels isotropes). Il peut être obtenu à partir de la fiche technique de l'antenne ou directement fourni par le fabricant de la passerelle en cas d'antennes internes. Un champ vide signifie gain = 0dBi. Note importante Le réglage précis du gain de l'antenne et de l'atténuation du câble est très important pour ajuster la puissance de transmission des paquets Downlink par la passerelle sans enfreindre les réglementations locales. Astuce Cliquez sur le bouton sur l'interface utilisateur pour mettre à jour le gain de l'antenne et/ou les pertes de câble.
Atténuation du câble	L'atténuation du signal RF due aux câbles, sauteurs ou alimentations reliant la passerelle à l'antenne RF, exprimée en dB (décibels). Cette atténuation peut être dérivée des mesures sur le terrain ou directement estimée à partir des spécifications électriques du câble fournies dans sa fiche technique. L'atténuation doit également prendre en compte les pertes d'insertion induites par tout composant intermédiaire entre la passerelle et l'antenne, comme un duplexeur, diplexeur ou filtre externe. Un champ vide signifie perte de câble = 0dB. Note importante L'atténuation du câble RF, avec le gain de l'antenne RF, sont des informations obligatoires requises par la passerelle pour utiliser la bonne puissance de transmission Downlink conformément aux réglementations locales. Astuce Cliquez sur le bouton sur l'interface utilisateur pour mettre à jour le gain de l'antenne et/ou les pertes de câble.
Délai du câble	Une estimation du temps nécessaire pour que le signal RF traverse le câble reliant la passerelle à l'antenne RF externe, exprimée en nanosecondes. Cette estimation est généralement dérivée de la fiche technique du câble (en tenant compte de la longueur du câble). Note importante Régler précisément le délai du câble RF est très important pour les cas d'utilisation de géolocalisation, cette information est rapportée au solveur de localisation pour estimer précisément l'emplacement du capteur à l'aide des algorithmes TDoA. Si la passerelle (BS) ne contribue pas à la géolocalisation TDoA, renseigner ce champ n'est pas obligatoire.
Largeur de la demi-puissance horizontale (HPBW)	La largeur de faisceau à demi-puissance horizontale est l'angle (en degrés) entre les points à demi-puissance (-3 dB) du lobe principal d'une antenne directionnelle. Cet attribut est uniquement pertinent pour les antennes directionnelles, à des fins d'inventaire. Plage possible : [30°, 360°].
Azimut	La rotation de l'ensemble de l'antenne autour d'un axe vertical, mesurée en degrés. L'azimut est uniquement pertinent pour les antennes directionnelles, à des fins d'inventaire (non applicable pour les types d'antennes omnidirectionnels). Plage possible : [0°, 360°].
Latitude/Longitude	Coordonnées de l'antenne RF, au format décimal. Long/Lat de l'antenne RF sont des attributs optionnels, seulement utiles lorsque l'emplacement de l'antenne RF est différent de l'emplacement de la passerelle, par exemple, lorsque les antennes RF sont éloignées de la passerelle/antenne GPS en raison de la configuration d'installation du site. Note Lorsque l'emplacement de l'antenne RF est renseigné par le gestionnaire de la passerelle, cet emplacement a priorité sur celui de la passerelle (peu importe le mode d'emplacement de la passerelle) lorsque les coordonnées de la passerelle sont rapportées au solveur de géolocalisation de ThingPark ou à l'outil ThingPark Network Coverage. Astuce Pour mettre à jour les coordonnées lat/long d'une antenne RF sur l'interface utilisateur : - soit entrer les coordonnées en cliquant sur le bouton - ou rechercher une adresse ou un lieu dans la barre de recherche au-dessus de la carte - ou cliquer sur la carte et déplacer le marqueur.
Altitude au-dessus du niveau de la mer	Altitude GPS de l'antenne RF au-dessus du niveau de la mer, exprimée en mètres. Note Ceci est un attribut optionnel, principalement utilisé à des fins d'inventaire.
Hauteur au-dessus du niveau du sol	Hauteur de l'antenne RF au-dessus du niveau du sol, exprimée en mètres. Note Ceci est un attribut optionnel, particulièrement utile lorsque vous effectuez des simulations de couverture RF avec l'outil ThingPark Network Coverage.
Environnement de propagation	Type d'environnement de propagation de l'antenne RF : urbain dense, urbain, suburbain, rural/forêt, rural arbres, rural plat ou tour. Note Ceci est un attribut optionnel, particulièrement utile lorsque vous effectuez des simulations de couverture RF avec l'outil ThingPark Network Coverage.
Mode d'installation	Type d'installation de l'antenne RF : extérieur au-dessus du niveau du toit, extérieur en dessous du niveau du toit ou intérieur. Note Ceci est un attribut optionnel, particulièrement utile lorsque vous effectuez des simulations de couverture RF avec l'outil ThingPark Network Coverage car seuls les modes extérieur au-dessus du niveau du toit sont compatibles avec le modèle de propagation RF supporté par l'outil.
Effacement des obstacles	Liste des obstacles majeurs dans la couverture de l'antenne RF, dans différentes directions. Note Ceci est une information optionnelle, elle est utile à des fins d'inventaire pour permettre aux gestionnaires de la passerelle de résoudre éventuels problèmes de couverture RF. Astuce Sur l’interface utilisateur, cliquez sur le bouton pour ajouter un nouvel obstacle, puis définissez sa direction et sa distance par rapport à l’antenne RF. Cliquez sur un badge existant puis sur ‘x’ pour supprimer l'obstacle associé.
Puissance rayonnée maximale autorisée	Puissance rayonnée maximale autorisée pour la transmission Downlink en conformité avec la réglementation locale, pour les créneaux RX1 et RX2. Cette information est dérivée de la RF region associée à la passerelle.
Puissance rayonnée efficace	Puissance rayonnée efficace (en tenant compte du gain de l'antenne et des pertes de câble définis par le gestionnaire de la passerelle) utilisée pour transmettre des paquets Downlink sur RX1 et RX2. Note La puissance rayonnée efficace peut être inférieure à la puissance rayonnée maximale autorisée en fonction des niveaux de puissance de sortie calibrés supportés par chaque modèle de passerelle.
Informations supplémentaires	Champ de texte libre fournissant toute information utile relative à l'antenne RF.
Images	Toute photo pertinente prise lors de l'installation de la passerelle, montrant l'environnement d'installation et les environs.

Attributs de l'antenne GPS

Attribut	Définition
Délai du câble	Une estimation du temps nécessaire pour que le signal GPS traverse le câble reliant la passerelle à l'antenne GPS externe, exprimée en nanosecondes. Cette estimation est généralement dérivée de la fiche technique du câble (en tenant compte de la longueur du câble). Note Cette information doit être correctement remplie si votre passerelle contribue à la géolocalisation TDoA en signalant l'horodatage fin de chaque paquet Uplink reçu. Si la géolocalisation TDoA n'est pas utilisée, remplir ce champ est facultatif.
Distance horizontale par rapport au faisceau d'antenne cellulaire	La distance horizontale entre l'antenne GPS et les antennes cellulaires les plus proches, notamment celles opérant dans la bande de fréquence 1800-2100 MHz. Note Ceci est une information optionnelle, elle est utile à des fins d'inventaire pour évaluer le risque d'interférences générées par les émetteurs cellulaires à proximité sur la qualité de réception du signal GPS.
Distance verticale par rapport au faisceau d'antenne cellulaire	La distance verticale entre l'antenne GPS et les antennes cellulaires les plus proches, notamment celles opérant dans la bande de fréquence 1800-2100 MHz. Note Ceci est une information optionnelle, elle est utile à des fins d'inventaire pour évaluer le risque d'interférences générées par les émetteurs cellulaires à proximité sur la qualité de réception du signal GPS.
Informations supplémentaires	Champ libre utilisé pour enregistrer toute information utile concernant l'antenne GPS.

astuce

Il est recommandé de connecter l'antenne GPS avec un cavalier aussi court que possible. Les signaux GPS sont très faibles et plus il y a de câble coaxial, plus le signal est atténué (et le risque est de ne pas pouvoir verrouiller le signal GPS).

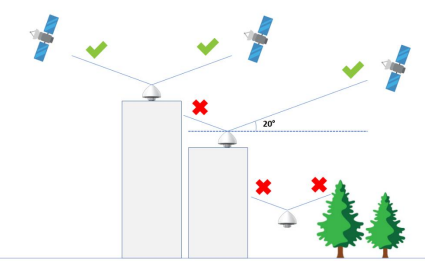

L'antenne GPS doit avoir une vue dégagée du ciel. L'emplacement de montage de l'antenne doit être effacé des objets qui pourraient obstruer la visibilité du satellite depuis la verticale directe jusqu'à 20 degrés de l'horizon dans toutes les directions, comme illustré ci-dessous :
